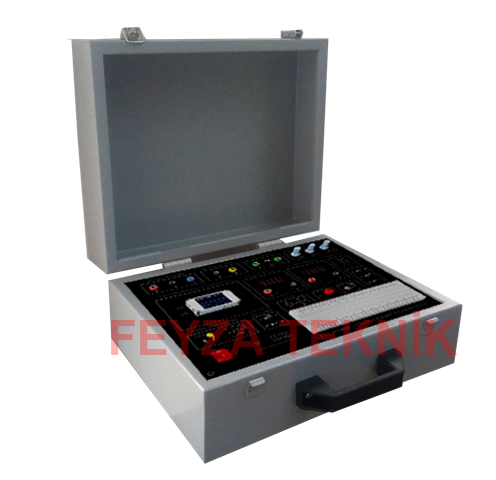

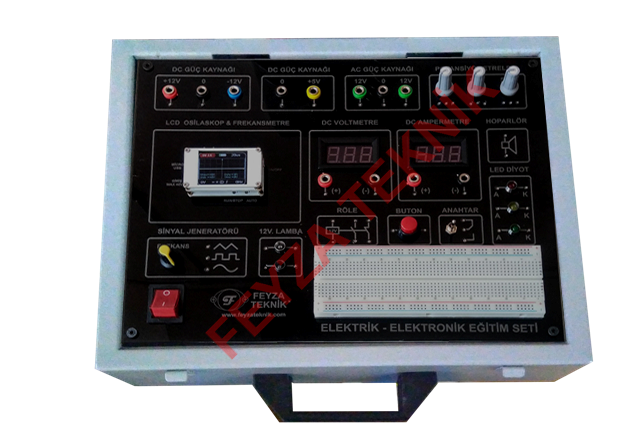

ELEKTRİK- ELEKTRONİK EĞİTİM SETİ (TFT RENKLİ EKRAN DİJİTAL OSİLASKOP)

İLETİŞİM 505 560 66 01
[Fiyat sorunuz]
Stokta

• Besleme Gerilimi: 220V AC / 50Hz

• DC Sabit Simetrik Güç Kaynağı : (-12V) - 0 - (+12V) / 1A

• DC Sabit Güç Kaynağı : (+5V) - 0 / 1A

• AC Simetrik Güç Kaynağı : (12V) - 0 - (12V) / 1A

• DC Voltmetre: 0 - 100V, LED Display

• DC Ampermetre: 0 - 5A, LED Display

TFT Renkli Ekranlı Dijital Osilaskop

Ekran: TFT renkli ekran

Güç kaynağı: 250 mAh lityum pil

Analog bant genişliği: 1 MHz

Maksimum gerçek zamanlı örnekleme oranı: 5 MS/s

Dikey hassasiyet: 50 mV/div ~ 200 V/div

Yatay zaman tabanı aralığı: 100 mS/div ~ 2uS/div

Maksimum giriş voltajı: 40 V (1X prob), 800 V (10X prob)

Ekranda Vmax, Vmin,  Vrms ve Frekans değerlerini gösterir

Giriş direnci: 1 MOhm

• Fonksiyon Jeneratörü

Sinyal formları = Sinüs, Üçgen, Kare

Frekans band genişliği = 500Hz – 4,5KHz

• 1 adet en az 830 delikli BreadBoard

• 1 adet ON / OFF Toggle Anahtarı

• 1 adet Hoparlör

• DC 12V Çift Kontaklı Röle

• 2 adet 12V Flamanlı Lamba

• 3 adet Potansiyometre (5K - 50K – 500K )

• 3 adet Led diyot • En az 1 adet Buton

• Güç kaynakları ile ölçü aletlerinde 4mm ve 1mm soket, diğer elemanlarda 1mm soket bulunmaktadır.

• Elektronik devre Elemanları (Muhtelif Transistör, Tristör, Triyak, LDR, PTC, NTC, Entegre, Direnç, Kondansatör vb) set ile birlikte verilir.

Teknik Şartname (ELEKTRİK-_ELEKTRONİK_EĞİTİM_SETİ_TEKNİK_ŞARTNAME.doc, 56 Kb) [Download]
