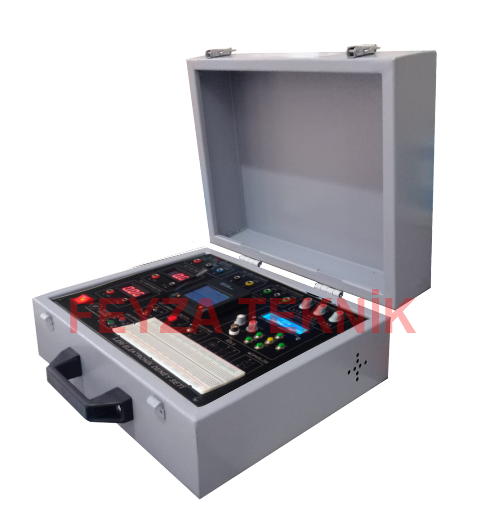

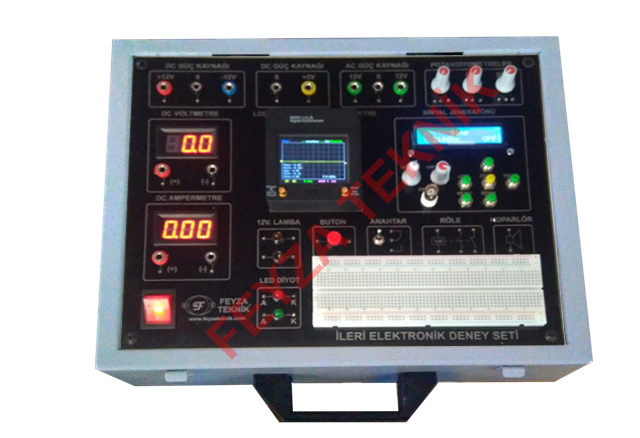

İLERİ ELEKTRONİK DENEY SETİ (TFT DİJİTAL OSİLASKOP DOKUNMATİK EKRANLI & LCD FONKSİYON JENERATÖRLÜ )

İLETİŞİM 505 560 66 01
[Fiyat sorunuz]
Stokta

ÖZEL MESLEK LİSESİ ŞARTNAMESİNE UYGUNDUR.

• Besleme Gerilimi: 220V AC / 50Hz

• DC Sabit Simetrik Güç Kaynağı : (-12V) - 0 - (+12V) / 1A

• DC Sabit Güç Kaynağı : (+5V) - 0 / 1A

• AC Simetrik Güç Kaynağı : (12V) - 0 - (12V) / 1A

• DC Voltmetre: 0 - 100V, LED Display

• DC Ampermetre: 0 - 5A, LED Display

TFT Dijital Osilaskop Dokunmatik Ekranlı

Ekran: TFT renkli ekran

Güç kaynağı: 3.7 V 1200 mAh li-ion pil (dahil)/USB arayüzü

Max. Giriş gerilimi = 100 Vpp

Frekans Band genişliği = 2 MHz

Ekranda Vmax, Vmin, Vpp, Vrms ve Frekans değerlerini gösterir

Dikey hassasiyet: 2mV/Div-20V/Div

Yatay zaman tabanı aralığı: 1μs/Div-50s/Div

Giriş empedansı = 1 Mohm

• LCD Ekranlı Fonksiyon Jeneratörü

Sinyal formları = Sinüs, Üçgen, Kare, Testere dişi, Ters Testere dişi, EKG

Frekans band genişliği = 0Hz – 65KHz

Max. çıkış genliği = 60 Vpp

• 1 adet en az 830 delikli BreadBoard

• 1 adet ON / OFF Toggle Anahtarı

• 1 adet Hoparlör

• DC 12V Çift Kontaklı Röle

• 2 adet 12V Flamanlı Lamba

• 3 adet Potansiyometre (5K - 50K – 500K )

• 2 adet Led diyot

• 1 adet Buton

• Güç kaynakları ile ölçü aletlerinde 4mm ve 1mm soket, diğer elemanlarda 1mm soket bulunmaktadır.

• Elektronik devre Elemanları (Muhtelif Transistör, Tristör, Triyak, LDR, PTC, NTC, Entegre, Direnç, Kondansatör vb) set ile birlikte verilir.

Teknik Şartname (İLERİ__ELEKTRONİK_DENEY_SETİ_TEKNİK_ŞARTNAME.doc, 56 Kb) [Download]
